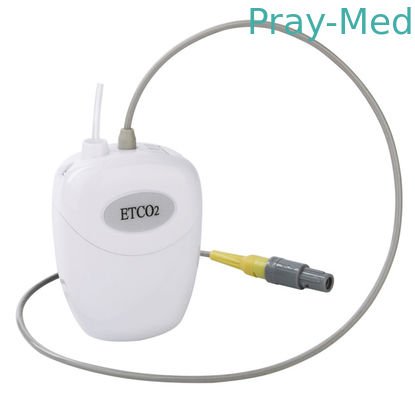

8pin موصل Sidestream ETCO2 وحدة استشعار CO2 LH800

                               حساس Sidestream ETCO2 إل إتش 800

LH810 عبارة عن مستشعر co2 للتوصيل والتشغيل الخارجي.لا يشغل أي مساحة مضيف ويتصل بالمضيف فقط بمقبس واحد ذي ثمانية أسنان.يتميز LH800 بأحدث التقنيات لقياس تركيز ثاني أكسيد الكربون اللحظي ، ومعدل التنفس ، وتركيز ثاني أكسيد الكربون في نهاية المد ، وتركيز ثاني أكسيد الكربون الملهم ، ووقت الشهيق ووقت انتهاء الصلاحية.يستخدم بشكل عام في مراقبة المريض وآلة التخدير.مع معدل أخذ العينات المنخفض إلى 50 مل / دقيقة ، فهو مثالي للاستخدام على المرضى البالغين والأطفال والرضع ؛المرضى الذين يخضعون للتخدير الإجرائي ؛والمراقبة قصيرة المدى للمرضى المنبوبين.

المواصفات الفنية

• نوع المحول: مستشعر تيار ثنائي أكسيد الكربون LH800
• معدل العينة: 50 مل / دقيقة ، ± 10 مل / دقيقة.
• مبدأ العملية: بصريات الأشعة تحت الحمراء غير المشتتة (NDIR) ، الطول الموجي المزدوج ، عدم وجود أجزاء متحركة
• وقت التهيئة:

Ø عرض Capnogram في أقل من 5 ثوانٍ

Ø الوصول إلى المواصفات الكاملة في غضون 10 دقائق.

• نطاق قياس CO2:

Ø 0 - 114 مم زئبق

Ø 0 - 15٪

Ø 0 - 15.2 كيلو باسكال

• قرار CO2:

Ø 0.1 مم زئبق 0 إلى 50 مم زئبق

Ø 0.25 مم زئبق 50 إلى 114 مم زئبق

• دقة CO2:

Ø 0-40 مم زئبق ± 2 مم زئبق

Ø 40 - 114 مم زئبق ± 5٪ من القراءة

• معدل التنفس:

Ø المدى 2 إلى 120 نفسًا في الدقيقة (BPM)

Ø دقة ± 1 نفس

• معايرة:

لا حاجة إلى معايرة روتينية للمستخدم

• تعويضات:

الضغط التلقائي بارومتر 400 - 800 مم زئبق.

اختيار المستخدم لتعويض O2 / N2O.

• متطلبات الجهد:

5.0 فولت تيار مستمر ± 5٪

• استهلاك الطاقة:

أقل من 1.5 واط نموذجي.

• درجة الحرارة والرطوبة:

أثناء التشغيل: من 0 إلى 40 درجة مئوية ، من 10 إلى 90٪ رطوبة نسبية ، بدون تكاثف

التخزين: -40 درجة مئوية إلى 70 درجة مئوية ، <90٪ رطوبة نسبية ، بدون تكاثف

• الترابط

تثبيت:

1. VA 5.0V

2. درع الدرع

3. عودة DGND الرقمية

4. VSRC غير مستخدم

5. TxD Serial data from LH800

6. RxD Serial data from Host

7. AGND عودة التناظرية

8. SYNC غير مستخدم

• واجهة البيانات:

Ø RS232 ، ثنائي الاتجاه ، معدل باود 19200 ، قياسي N-8-1.

Ø متوافق تمامًا مع بروتوكول الاتصال Respironics LoFlo

• إخراج البيانات

تركيز غاز ثاني أكسيد الكربون (ملم زئبق) ، ثاني أكسيد الكربون في نهاية المد ، ثاني أكسيد الكربون المستوحى ، معدل التنفس ، تعويض الضغط الجوي التلقائي
